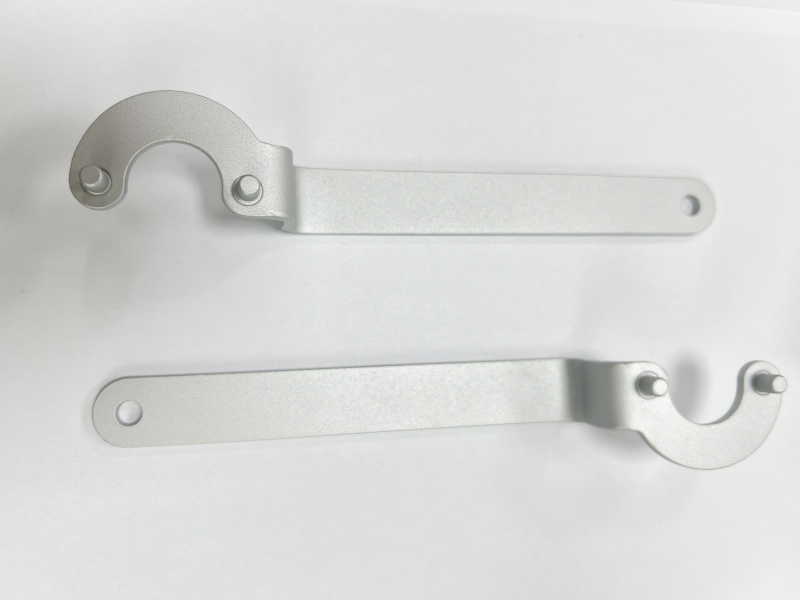

特氟龍涂覆加工的卓越性能源于精密的工藝控制。以汽車零部件涂覆為例，基材前處理需經(jīng)過三道工序：首先用堿性清洗劑去除表面油脂，接著通過噴砂處理使表面粗糙度達(dá)到Ra2.5μm，最后涂刷專用底漆增強(qiáng)涂層附著力。這種表面處理可使涂層結(jié)合強(qiáng)度提升40%，有效避免高溫環(huán)境下涂層脫落。
噴涂環(huán)節(jié)的參數(shù)控制堪稱藝術(shù)。采用空氣噴涂時(shí)，噴槍壓力需穩(wěn)定在0.4MPa，噴距控制為20cm，走槍速度保持40cm/s。這種精細(xì)操作確保單層濕膜厚度均勻在30μm，避免流掛或針孔缺陷。對于復(fù)雜曲面零件，靜電噴涂技術(shù)則成為首選——通過80kV高壓靜電場使涂料顆粒帶電，實(shí)現(xiàn)90%的涂料利用率，確保涂層均勻覆蓋每個(gè)角落。
燒結(jié)固化是賦予涂層性能的關(guān)鍵步驟。350℃高溫下，PTFE顆粒經(jīng)歷熔融、流動(dòng)、再結(jié)晶的物理變化，最終形成連續(xù)致密的涂層。燒結(jié)曲線需嚴(yán)格遵循5℃/min的升溫速率，保溫時(shí)間根據(jù)涂層厚度精準(zhǔn)控制在15分鐘。這種工藝控制使涂層硬度達(dá)到5H，耐溫性能穩(wěn)定在260℃連續(xù)工作溫度，同時(shí)保持0.15的低摩擦系數(shù)。
質(zhì)量控制貫穿全程。采用涂層測厚儀實(shí)時(shí)監(jiān)測干膜厚度，確保誤差不超過±5μm；通過百格測試驗(yàn)證附著力等級達(dá)到0級；鹽霧試驗(yàn)驗(yàn)證耐腐蝕性能超過1000小時(shí)。這些嚴(yán)苛的檢測標(biāo)準(zhǔn)，使特氟龍涂覆加工在高端制造領(lǐng)域成為可靠性的代名詞。從精密軸承到化工閥門，從醫(yī)療器械到電子元件，這種工藝密碼正持續(xù)解鎖著工業(yè)制造的新可能。
